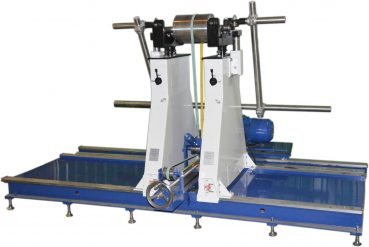

Балансировочный станок МБ-100 РИФЖ 041863.002
Балансировочный станок для электродвигателей МБ-100 РИФЖ 041863.002 зарезонансного типа предназначен для динамической балансировки роторов электродвигателей. Масса балансируемого ротора от 5 до 100 кг. Максимальный диаметр ротора 800 мм. Балансировочный станок имеет микропроцессорный блок измерений и расчёта балансировочных грузов. Балансировочное устройство для электродвигателей производства ОАО «СКЭР». Гарантия на оборудование 12 месяцев.
Станок состоит из следующих основных элементов:
- Рама;
- Стойка опорных роликов;
- Ременный привод вращения;
- Блок измерений;
Сопутствующее оборудование:
Технические характеристики
| Масса ротора | 5…100 кг |
| Тип ротора | межопорный |
| Максимальная нагрузка на одну опору | 60 кг |
| Диаметр шеек ротора | 20...100 мм |
| Максимальный диаметр ротора | 800 мм |
| Диаметр ротора над ременным приводом | 600 мм |
| Расстояние между серединами опор | 120…1000 мм |
| Привод | плоскоременный |
| Тип электродвигателя | асинхронный |
| Мощность электродвигателя | 0,5 кВт |
| Диапазон частот вращения ротора | 150...1500 об/мин |
| Габаритные размеры (без стойки питания и управления): | |
| длина (без ротора) | 1200 мм |
| ширина | 1000 мм |
| высота центров ротора | 800 мм |
| Класс точности H | 0,1 мкм |
